EJ20X DOHC ajoitusmerkit ei täsmää

[e0000333]

Uusi remmi on paikallaan, mutta ihmetyttää tämä vasemmanpuoleisten nokkien asento kun vapautin kiristimen.
Pikaisella googletuksella samaa oiretta on ollut muuallakin, mutta loppuratkaisut puuttuu niinkuin yleensä...



Oikeapuoli(kuskinpukilta katsottuna) ja kampiakseli on ihan hyvin merkeissään, niin remmin, hihnapyörien, kuin muovikotelon merkienkin suhteen.
Vasemmalla(kuskinpukilta) puolella näyttäis niinkuin oltais puolihammasta sivussa. Tälläkin puolella kuitenkin hihnan merkit on kohdallaan.
Löysin EJ20 koneelle tooth countteja että nokkien ajoitusmerkkien välissä 28 hammasta molemmin puolin, kammen merkistä vasemmalle 51 hammasta ja oikealle 54.5 hammasta. Myös ne täsmäävät.

Kone pyörii tosi nätisti ilman tulppia, mutta kyllähän tuo mielenrauhan vie...

Gatesin kitti ja oikea remmi pitäs olla manuskan mukaan. 281 hampainen 5612XS. Mitäs nyt...

[Subio]

Tämä vain oma mielipide asiaan oman kokemuksen ja muutaman muun kertomana. Se vasemmanpuoleinen alempi nokan pyörä täytyy laitta yhden hampaan "jälkeen" kun hihna on löysänä, sit kun kiristimen vapauttaa se menee kohdalleen. Olikohan tarpeeksi sekavasti kerrottu, enkä korjaa vaurioita

[mechanix]

Normaalia että on puoli hammasta sivussa.

[Qulle]

Servicemanuaalissahan on tuo virallinen kuva (sori ei nyt tähän jätään linkkiä koska luurilla liikenteessä) ja siinähän se just näytetään että on ns. puolikkaan sivussa.

[e0000333]

Kiitos infoista!

Tuo kuva pitää tässä aamukaffen kanssa penkoa. Tavallista rivikonetta on tullut laitettua useinkin, mutta ensimmäinen vastaisku menossa.
En kyllä keksisikkään mitään miten tuota voisi alkaa siirtelemään niin, että hihnamerkit olisi edelleen pysyisi kunnossa. Ja eipä se tietysti ole mahdollistakaan.

Muuten tosi kiva kone työskennellä, tilaa on vaikka miten ja ihan järkeviä ratkaisuita. Taka vasen coilpackikin tuli pois kun otti vain koneen painon tunkan päälle. Tuli se milli -pari lisätilaaa mikä puuttui.


Jälkipelejävarten ja vastaavaa ihmetteleviä varten tässä vielä toothcount kuvatus:

[e0000333]

Jos joku löytää tuon kuvan missä näytetään tätä tilannetta juuri tämän puolen hampaan eron suhteen niin ilolla otetaan vastaan.

[Reetuhai2]

Ne merkit ei joka nokassa kuitenkaa oo aina ihan prikulleen, aina siellä joku heittää hiukka. Mutta täydellisesti se toimii.

[e0000333]

Joo, lähden jatkamaan kasausta ja palaan asiaan. Eiköhän tuo ihan jiiriin mee.


Aihetta vielä sivuten ihmettelin, kun yleisesti on kai huudeltu että kaikki 2.0 DOCH koneet on samalla jakohihnalla.
Silti gateskin antaa useita numeroita. Mitä eroa mahtaa olla, kun kaikki kuitenkin on 281x30 mittaisia.
Kevlariremmi nyt ainakin tietysti on, mutta normi kudoksellakin olevia useita.

Tässä joku impun remmi.

[Tomcat]

Eikös tuossa valokuvassa ole imu ja pakopyörä myös asteen pielessä, pojan foressa oli ainakin sekä lohkon että pyörien merkit kohdallaan. Niitä remmin merkkejä en noteerais. Toisaalta jos ylämerkki "olis" kohdallaan niin silloin nokkapyörät olis OK, eipä tuossa ole muuta mahdollisuutta kun että se vaan on noin.

Jos tuosta siirtää hampaan eteenpäin niin sitten on taas vitullaan. Mistäs tuo johtuu että toisissa merkit kohdallaan toisissa ei??

[mechanix]

Eikös tuossa valokuvassa ole imu ja pakopyörä myös asteen pielessä, pojan foressa oli ainakin sekä lohkon että pyörien merkit kohdallaan. Niitä remmin merkkejä en noteerais.

Jos molemmat pyörät on sen puoli hammasta edellä/jäljessä kopan merkkejä niin pyörien keskinäinen suhde on hampaan pielessä.

Jos imu on puolikkaan edellä ja pako puolikkaan jäljessä niin merkit on kohdakkain.

[Tomcat]

Periaatteessa merkit sais kohdalleen jos sorvais kiristäjän rullasta aavistuksen pois ja siihen alapuolelle sais aavistuksen isomman rullan.
Tällöin hihna siirtyis aavistukesn eteenpäin yläpuolella ja taasen lyhenis alapuolella jolloin oikeenpuoleiset nokkapyörät + kampura pysyis koko ajan merkeissään

[TJani]

Ei nuo merkit mullakaan oikein kohdalleen tahdo osua, mutta ei ne muistaakseni noin paljoa heitä.
Varsinkin kun kattoo kuvassa alhaalla olevia keltaisia merkkejä niin aika paljon olevinaan heittää. Olettaen että täplät on niiden tuplamerkkien kohdalla.

Päästöissä tekee tiukkaa jos jättää pieleen, muuten en ongelmia huomannut kun itsellä on oli joskus pielessä jonkun aikaa.
Nämä kokemukset lähinnä tuosta omasta Legacysta.

[e0000333]

Joo tuo pyörien välinen tuplamerkki näyttää kyllä pahemmalta kuin on. Maalia jäänyt asentajan näppeihin ja keltaiset hämää nyt.
Niin tossa just nyt on, kun molemmat on varhaisella sen puoliskan niin tuplaviivoissa ero on tupla. Ja hammasjako on niin karkea, että jos siirrän hampaalla niin ollaan ajoitusaukon toisellapuolella aikalailla saman verran.

Ja siis ilman kiristintä kaikki merkit oli täydellisesti kohdallaan. Kun vapautin kiristimen ja aloin pyöritteleen muutamia rinkejä ja palasin takas ajoituskohtaan niin yllätys oli suuri...

Melkein tekis mieli ottaa kiristin vielä irti ja kääntää ne pyörät kohdalleen takas. Mut eipä siitä taitaisi tulla kuin kokemusta.
Täytyy kyllä sanoa että mystinen juttu. Helpottais suuresti kun manuskassa olis mainita et tarkistus pitää tehdä ilman kiristintä tai jotain. Tai tosiaan et kun kiristi on vapautettu niin LH nokat kääntyy varhaiselle puolihammasta.

Vanhalla 144tkm ajetulla remmillä ne merkit kylläkin oli kokolailla kohdallaan. Tiedä sit vaikuttaisko ne pieni venymä noihin viimeisiin sen puolihammasta... Uudella niitä vain ei saa kohdalleen kun kiristin on vapautettu...

[e0000333]

Pakkohan se kiristin oli vielä kokeilla löysätä ja tsekata merkit. Tässä pikku kuvakollaasi.









Kaikki on siis justiin eikä sinneppäin. Alarullankin laitoin, niin kaikki löysät on vain kiristäjän kohdalla.
Tosta nyt kun vedän "käsikranaatin sokasta" niin maailma räjähtää taas...

[e0000333]

Sama juttu, LH nokat pielessä puolihammasta. RH täsmää, kampura täsmää, toothcountti täsmää nokkien välillä sekä ylänokkien ja kampuran välillä.
Näin sen vaan on Hirohito nyt valmistanut, ei voi muuta todeta. Nippuun---->

[e0000333]

Ja käy...

Hiljeni muuten aika tavalla kun pari rohisevaa pyörää lähti pois jakopäästä.

https://dl.dropboxusercontent.com/u/715 ... KUKKUU.mp4

[jkb]

Eikös toi kampuran rattaan merkki ole nyt tuolla "kello yhdessä"?

edit... vai näkyyks tossa vaan se levyn hampaan reuna.

[e0000333]

Joo jos tuolta taaempaa kaulalta katsoo niin se on asentolevyn on sakara.
Kammenpyörässä on tuo valkoinen viiva ja se on suoraan klo 12.

[jkb]

Joo jos tuolta taaempaa kaulalta katsoo niin se on asentolevyn on sakara.
Kammenpyörässä on tuo valkoinen viiva ja se on suoraan klo 12.

Joo soch koneisiin noita remmejä vaihtelin ja siinä muistaakseni rattaan nuoli oli kello 3:ssa kun se asentolevy oli lohkon merkissä.
Noissa vielä toisellakin kerralla koitin laittaa pyörän ja lohkon merkkiä kohdilleen

[roipis]

Itse luottaisin parhaiten noihin hihnan jakoväleihin 28 - 54,5 - 51 - 28, kunhan remmin kulkusuunta ja merkit ovat oikein. Noiden pitää täsmätä kun kiristin on vapautettu ja remmi kireällä. Tuossa kuvassasi 23.7 klo 9+ meilissä nuo välit on näytetty jotenkin vituralleen koska tasaluvun pitäisi olla pohjasta pohjaan tai harjalta harjalle. Jos kuva on remmipaketista niin remmikin voi lla merkitty väärin? Mun EJ204 orkkisremmin (himmeät) tehdasviivat ovat kampuralla remmin montun kohdalla, ajosuuntaan katsottuna oikealla remmin hampaan kohdalla ja vasemmalla montun kohdalla. (Ei kai ne vois oikein muuten ollakaan kun pyörien merkit on vastaavasti pyörien hampailla tai montuissa ) Tuo 28 jako nokkapyörien välillä pitäisi tarkoittaa sitä että pyörien väliset merkit ovat vastakkain ja akselilinjalla ainakin melkein.

Jos haluat varmistaa kiristetyn remmin kohdillaan olon pienen pyörittelyn jälkeen niin tee tussiviivat 7 pykälää (oikein merkittyjen!) remmin merkkien jälkeen, pyöritä 12 kierrosta ja uudet merkit ovat pyörien merkkien kanssa kohdillaan, jos lähtökohdat oli kunnossa. (12x24-281=7, mot.)

Olikohan tässä muuta järkevää/käyttökelpoista kuin tuo ehdotus 12 kierroksen pyörittelyssä? Hiki tulee siinäkin

[roipis]

Katsoin vielä ekaa valokuvaasi: siinä näyttää että pyörien väliset merkit (alemmassa hyvin epäselviä) hammastavat niin että ulkoreunan merkkien väli on ennemmin 29 kuin tavoite 28 hammasväliä. Nuo pyörien keskinäiset merkithän saa "vastakkain", jos ei muusta välitä, vaikka viivanväli remmissä heittäis 28 hammasvälistä. Eivät kyllä sitten ole akselien leikkausviivalla.

[e0000333]

Kaikki merkit oli paikallaan ja hammasluku just eikä melkein.
Kuvat on viistosti otettuja kaikki, ja voivat hämätä.

Kaikki on ja oli ok, auto on käynyt ja kukkunu jo. Ja imuja on!

[roipis]

Moro,
vanha ketju notta älkää ottako herneitä nokkaan vaikka viisastelenkin täällä.

Vihdoinkin sain toimeksi vaihtaa Impun jakoremmin, kaikki rullat ja vesipumpunkin 140 tkm jälkeen. (Vaihdoin pelkän remmin kun ostin tuon.) Myös nyt ajoitusmerkit oli vain sinnepäin noilla 28 ym. hammasväleillä mutta jos olisin poikennut noista (esim 27 tai 29 jne.) niin olisi heittänyt paljon enämpi.

Luin tämänkin ketjun taas ja hokasin (tai luulen niin) että tuo kaikkien merkkien kohdilleen sopiminen on ihan tarkalleen siitä kiinni, että remmi on juuri oikean pituinen juuri sillä kiristyksellä mitä kiristäjä remmille tuottaa. Eli jos kiristäjä antaa kovan pännin joustavalle remmille niin 28 hammasvälin pituus onkin 28+ hammasväliä ja kaikki merkit ei voi olla kohdallaan. Jäykkä remmi ja kevyempi pänni taas aiheuttaa sen että kaikki hihnaan merkityt välit ovat vähän lyhyempiä, paitsi kiristäjällä, ja taaskaan kaikki merkit eivät aivan täsmää.

[matsuda]

Sopivasti näemmä tällainen topikkikin. Huomenna pitäisi tehdä jakopää itselle. 130tkm ajettu ja tuskin vaihdettu. Samalla vesipumppu vaihtoon.

Moni on sanonut ettei ole hommana paha ja tilaa on. Toivotaan näin. Kiinnostaisi itseäkin, käykö kaikkiin dohc EJ20:siin sama jakopääkitti?

Oma kitti on Aisinin pumppu, Mitsuboshin hihna ja lakrut Koyo, NTN NSK.

Mites muuten, vasemman puolen nokat kai tarvitsee lukita paikoilleen? Onko hyviä "ghetto" -ratkaisuja vai onko kaikki investoineet lukitustyökaluun?

[JuuS0]

Muutenhan ne hilut on täysin samat, mutta kiristimessä eroja. Alkupään impuissa ja ilmeisesti 200 lekassa on se 2-osainen kiristin, missä kiristinpatruuna ja kiristinrulla on 2 eri osaa. Uudemmissa se on yks keinuva mötikkä. Ilmeisesti jossain vaiheessa myös mukaan astuu sellainen pienempi rillukka jeesaamaan tuota kiristintä. Mä oon lukinnut ne nokat lukkopihdeillä, siitä kohtaa puristaa toisiaan vasten missä ovat lähimpänä toisiaan. AInakin metallisilla nokkapyörillä tämä on toiminut enkä ole toistaiseksi mitään hajottanut, puristuksen ei tosiaan tarvitse olla kova. Tämän ghetommaksi jos tahoo ruveta niin tarvitsee mukaan liittää jesari.

[TJani]

Itse vaihtelin kesällä Legaan Aisinin vesipumppua. Kaikki meni niin kauan hyvin kunnes kiristin pumppuun tulevan vapaarullan. Vedin vieläpä ihan momenttiavaimella ja jengathan sieltä tuli pihalle. Pumppu takaisin liikkeeseen ja GMBn tekele tilalle, pysyi jengatkin reiässään.
Aisinin pumput meni kertaheitolla pannaan, toivottavasti oli kuitenkin vain jostain maanantaierästä ko. pumppu.

Itse en ole nokkia lukinnut, hihnan paikallaan pitämiseen olen käyttänyt bilteman nipistimiä.

[matsuda]

Ok, mutta oikea puoli pysyy siis aloillaan lukitsemattakin? Olettekos vesipumpun tiivistäneet myös moottorisilikonilla tjsp, vai pelkällä tiivisteellä? Noh, tonhan näkee kyllä sitten purkaessa, miten tehdas on sen tehnyt. Pitää tuota lukkopihti-kikkaa kokeilla. Ei sen varmaan tosiaan tartte olla kauheasti kiinni että pysyy.

Tässä muuten kuva mun kitistä. SpeedImportsilta peräisin.

[Reetuhai2]

Nokkia en oo mäkää lukinnu, ihan käsin tapellu hihnan paikalleen. Kyllä se sinne menee vaikka se voi vähä vittumaiselta tuntua. Toki vittumaista tunnetta lisäs ehkä kampuralle liimatut hihnapyörät.

[TJani]

Kyllähän ne toisen puolen nokat aina tuppaa pyörähtää kun venttiilit on just auki asennossa siinä jossa pitäisi pysyä. Ei tarvi paljoa koskea kun pyörähtää puolikierrosta ja sitten saa hampaat irves sormet verellä kääntää takas.
Kerran olen koittanut lukita ja siitä ei tullu mitään.
Toisenpuolen nokat liikkuu toisellalailla helposti kun venttiilit on kiinni.

[matsuda]

http://s687.photobucket.com/user/mb2406 ... 1.jpg.html" onclick="window.open(this.href);return false; Eipä kyllä kummoinen työkalu ole tuo lukitin. Tietäis minkä kokoinen kuusikolo kyseessä, niin kävis jostain Tokmannilta hakemassa jotain halpoja paskoja muutaman kappaleen ja käpöstelis niistä tollasen lukitsimen jollain lattaraudalla ja kilopulteilla. Perhana kun ei ole MIG-liimaintakaan käsillä nyt.

[ST]

Ei sen tarvitse olla noinkaan monimutkainen, itsellä tuollaisella vaihdettu jo kymmeniä, toisessa latanpalassa kierteet ja lattojen alaosassa upotukset ettei ota bakeliittipyörän kaulukseen kiinni.

[Kennedy]

Tietäis minkä kokoinen kuusikolo kyseessä

10mm allen key
noin sanoo useampi sivu

älä vaan hajota mitään http://legacygt.com/forums/showthread.p ... 09p10.html" onclick="window.open(this.href);return false; (eka viesti)

[ikilika]

Älkää nyt ju*****ta puristako lukkopihdeillä noita hihnapyöriä lukkoon/yhteen. Bakeliittipyörä halkee, on tehdastilaus, kestää n.viikon tulla ja maksaa n.180e. Ai mistäkö tiedän??

[matsuda]

Dodi, hihna vaihdettu.

Rauhaksiin tein ja välissä oli vähän työkalun suunnittelua ja valmistusta, sekä yleistä joopailua ja hämmästelyä. 6h taisi lopulta mennä koko hommassa.
Ankeuttakin osui kohdalle, kun pumppu olikin väärä! En osannut arvata tilatessa, ettei autossani olekaan ölljyjäähyä tai että sillä olisi merkitystä, joten pumpussa oli yksi lähtö liikaa.

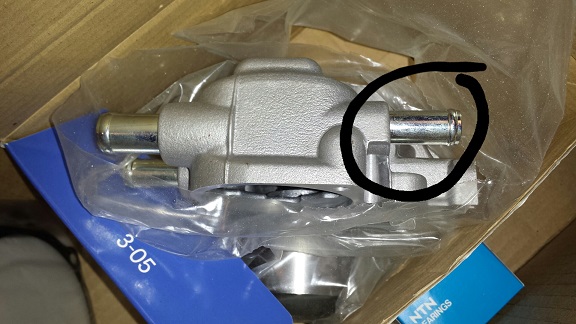

Liikaa lähtöjä


Vasemman puolen nokkien lukitus hoidettiin näppärästi patenttinauhalla. Jako mätsäsi kivasti, kun porasi yhden rei'istä suuremmaksi. Harmi kyllä, kuvaa en hoksannut ottaa, mutta yritin tähän vähän havainnolistaa miten lukitus onnistui. Ei taida kaikissa EJ20 vaan olla noita näppäriä 5mm pultteja.


Lukituslinjat

(129.19 KiB) Ei vielä ladattu

Sitten vielä päivän erikoinen. Koska kyseessä on automaattivaihteinen auto, piti jotain kehitellä siivapyörän pultin irroitukseen. Onneksi pyörässä on 4kpl ~8mm reikää, joihin yritettiin aluksi tökkiä kilopultteja ja jopa poranterää, ja pitää vastaan. Mutta vaikka momenttia ei olekaan kuin 130Nm, meinasi aina paketti vääntyä eikä pultti auennut. Siispä luovuutta peliin ja timpurihommiin, jonka tuloksena syntyi tällainen hirvitys, jolla sai pidettyä vastaan ja pultti aukesi ja kiristyi ääri-nätisti.

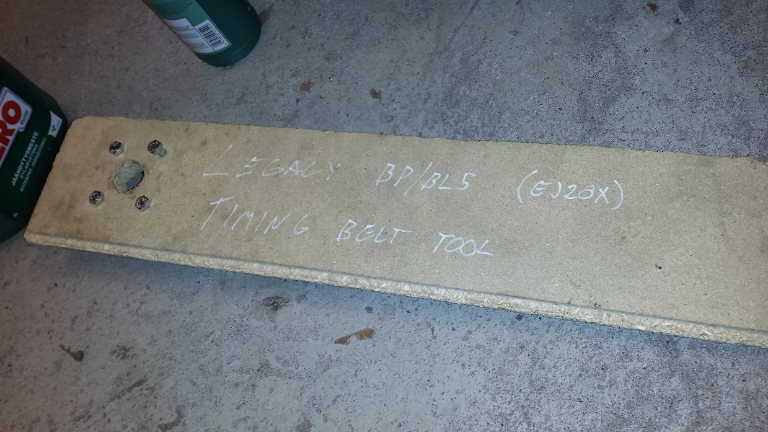

Special Service Tool


Että sellainen reissu. Ei ollenkaan paha rasti vaihtaa hihnaa, jos kohta en yhtään ihmettele niiden bilteman pikapuristimien käyttöä. Kaksi käsiparia ja silti meinasi hihna karata ja lipsua. Oikean puolen nokat ei tosiaan samalailla karkaile, vaan ovat selvästi "zero-lift" -asennossa, ja niitä pystyi varovasti vähän himmailemaan.

Tuo pumppu olisi muuten myynnissä. 80€ ja tosiaan aito Aisin. Todnäk joko tujummissa EJ20 -variaatioissa ja / tai manuaalivaihteisissa on tuo öljyjäähy, jota varten lähtö on. Motonetti taitaa tarjota vain 2-lähtöistä hintaan 77,90 ja mikä lie pumppu tulee. Paketti avattu ja todettu ettei käy. Tiiviste mukana.

[ikilika]

Mulla oli kans sama episodi pumpun kanssa, luulin ettei oo öljynlauhdutinta. No on siellä, niinkun on sullakin ilmeisesti, öljynsuodatinjalassa lähtö pumpulle. Mulle tuli ensin pumppu väärillä lähdöillä, sitte tuo sama pumppu kun kuvassa. En jaksanu enää muutella ja ihmetellä, joten tulppasin kuskinpuolelle lähtevän letkulähdön...

[JuuS0]

Ankeuttakin osui kohdalle, kun pumppu olikin väärä! En osannut arvata tilatessa, ettei autossani olekaan ölljyjäähyä tai että sillä olisi merkitystä, joten pumpussa oli yksi lähtö liikaa.

Käsittääkseni noita on asenneltu autoihin ilman ö-jäähyä, tekemällä ylim. lähtöön vaan tulppa. Ilmeisesti pumput ilman tuota lähtöä ovat lievästi harvinaisempia ja arvokkaampia.

Älkää nyt ju*****ta puristako lukkopihdeillä noita hihnapyöriä lukkoon/yhteen. Bakeliittipyörä halkee, on tehdastilaus, kestää n.viikon tulla ja maksaa n.180e. Ai mistäkö tiedän??

Ainakin metallisilla nokkapyörillä tämä on toiminut enkä ole toistaiseksi mitään hajottanut, puristuksen ei tosiaan tarvitse olla kova.

Tosiaan paljon mahdollista että bakeliittinen halkeaa, mun suparuissa kaikissa metalliset niin ei kokemusta. Luulin muutenkin, että maailman bakeliittivarannot käytettiin loppuun jo Itä-Saksan aikaan, sielähän ohitusleikkauskin tehtiin todennäköisesti käyttämällä bakeliittiputkea, vai vaihtoko ne vaan koko sydämen bakeliittiseen vastaavaan.

[mechanix]

Ankeuttakin osui kohdalle, kun pumppu olikin väärä! En osannut arvata tilatessa, ettei autossani olekaan ölljyjäähyä tai että sillä olisi merkitystä, joten pumpussa oli yksi lähtö liikaa.

Käsittääkseni noita on asenneltu autoihin ilman ö-jäähyä, tekemällä ylim. lähtöön vaan tulppa. Ilmeisesti pumput ilman tuota lähtöä ovat lievästi harvinaisempia ja arvokkaampia.

Vanhemmissa vapareissa ei ole tuota lähtöä, eikä käsittääkseni uudemmissakaan. Jos ei omassa ole niin kun tilaa dohc-vaparin setin niin se käy.

[matsuda]

Ankeuttakin osui kohdalle, kun pumppu olikin väärä! En osannut arvata tilatessa, ettei autossani olekaan ölljyjäähyä tai että sillä olisi merkitystä, joten pumpussa oli yksi lähtö liikaa.

Käsittääkseni noita on asenneltu autoihin ilman ö-jäähyä, tekemällä ylim. lähtöön vaan tulppa. Ilmeisesti pumput ilman tuota lähtöä ovat lievästi harvinaisempia ja arvokkaampia.

Vanhemmissa vapareissa ei ole tuota lähtöä, eikä käsittääkseni uudemmissakaan. Jos ei omassa ole niin kun tilaa dohc-vaparin setin niin se käy.

Jea, mullahan on BP5E GT-Legacy MY07, eli ahdettu kyllä. Nyt kun jälkeenpäin ajattelee niin ois pitänyt vaan sinnillä kehitellä tulppa tuohon. Ton letkulähdön saa kuitenkin suht iisisti irti ihan nyppäämällä, mutta sen verta oli pitkä päivä jo ollut että menikin leuka rintaan ja suunta kohti uusia pettymyksiä

[matsuda]

Itse vaihtelin kesällä Legaan Aisinin vesipumppua. Kaikki meni niin kauan hyvin kunnes kiristin pumppuun tulevan vapaarullan. Vedin vieläpä ihan momenttiavaimella ja jengathan sieltä tuli pihalle. Pumppu takaisin liikkeeseen ja GMBn tekele tilalle, pysyi jengatkin reiässään.
Aisinin pumput meni kertaheitolla pannaan, toivottavasti oli kuitenkin vain jostain maanantaierästä ko. pumppu.

Tästä muuten sanottava sen verran, että huoltomanuaali kehoittaa kiristämään ton pikkurullankin 39Nm (tai ei oikeastaan, paremminkin jättää sanomatta sille kireyden), joka on kyllä ihan hervottomasti liikaa tuohon paikkaan. Meinasin itse tehdä saman virheen, mutta jossain kohtaa homma tuntui niin väärälle, että lopetin kiristämisen ennen napsausta. Tuo pienen kiristimen pulttihan on 8mm ja tosiaan tulee alumiinikoppaan kiinni. Sopivampi kireys varmaan jossain 30Nm tienoilla. Jos 39Nm asti vääntää niin varmaan oksentaa jengat. En siis ihan suorilta lähtisi pumppua syyttämään aiheesta, vaikka voihan toki siinäkin fibaa olla.

[mechanix]

25Nm on pikkurulla.

[TJani]

35-43 Nm lukee 1gen Legan manuaalissa. GMB kesti hyvin eikä tuntunut ollenkaan siltä että jengat lähtee. Kieltämättä hurjalta se tuntui vääntää.

edit.
Hyviä virheitä kyllä näissä manuskoissa, moneen törmännyt.
93-96 WRX manuskassa sanotaan toisessa kuvassa että 78+-5 Nm ja toisessa 39+-4 Nm
En äkkiseltään mistään manuskasta löytänyt tuota 25 Nm.

Ja tuosta vesipumpusta piti sanoa että yhtämallia ei ilmeisesti saa ollenkaan tarvikkeena. En vain muista mikä letkulähtökompinaatio siinä oli. Kaikki pitäis kirjata johki ylös...

[roipis]

Eksakteja ohjeita varmaan ei kukaan pysty antamaan mutta itse kuvittelin että kaksi letkulähtöä vesipumpulta vasemmalle kuuluu automaattiin,vain yksi manuaaliin ja keskelle lähtevä taas turboihin tms. öljynJÄÄHDYTTIMELLÄ varustettuihin. Mun autoon tuo kaksilähtöinen sopii mutta Amerikan manuaalista löytyy kahdelle ojaa kohti lähteville notta ylempi: "(7) Coolant filler tank by-pass" ja alempi " (6) Heater by-pass hose". Mun autossa ei ole tuota paisuntasäiliötä (7) vaan perinteinen "japanilainen" jäähdytin eestaas-korkilla ja varastosäiliöllä, eikä ole turboakaan, valitettavasti.

Paras varmaan olisi aina purkaa uusittavat osat käsille ja malliksi mutta... Jos auto ei jouda seisoa niin kannattaa varmaan ainakin yrittää katsella ja kopeloida, käsin, peilin ja hyvien valojen kanssa, mihin noita vesipumpun lähtöjä omassa autossa on.

Ite kyllä arvelen asentaa tuon alkuperäisen Yamada, Japan, vesipumpun vielä takaisin autoon, jos kosla muuten selviytyy seuraavasta sadasta tonnista, on vielä suvussa ja peilistä näkyvä pösilö saa taas vaihtaa jakoremmin;) Ehdin laittaa oman koslan osat ja kuoret paikalleen ennen kuin luin tätä ketjua, joten jäi katsomatta ajatuksen kanssa miten nuo merkit meni. Silti järkeilen että ajosuuntaan vasemmat (LH) pyörät voi heittää ( edistää tai jäädä jälkeen) kaikkein eniten, jos hihnan pituus pännissä poikkeaa siitä mitä sen pitäisi olla koska sinne on vetopuolta reilut 200 hammasta.

Manuaalien virheistä sen verran että Ameriikan manuaali ehdotti nokkapyörien irrotusta vesipumpun vaihtoon. Käsi meni päähän hetkeksi Onneksi uusi pumppu ja vanhan pultitkin näytti siltä että antaa nokkapyörien olla, onneksi. Ja tuossa pikkurullan kiristysmomentiksi tarjotaan 24,5 Nm, eli noin 2,5kpm.

[mechanix]

35-43 Nm lukee 1gen Legan manuaalissa. GMB kesti hyvin eikä tuntunut ollenkaan siltä että jengat lähtee. Kieltämättä hurjalta se tuntui vääntää.

edit.
Hyviä virheitä kyllä näissä manuskoissa, moneen törmännyt.
93-96 WRX manuskassa sanotaan toisessa kuvassa että 78+-5 Nm ja toisessa 39+-4 Nm
En äkkiseltään mistään manuskasta löytänyt tuota 25 Nm.

Ja tuosta vesipumpusta piti sanoa että yhtämallia ei ilmeisesti saa ollenkaan tarvikkeena. En vain muista mikä letkulähtökompinaatio siinä oli. Kaikki pitäis kirjata johki ylös...

Se pikkurulla tulee vasta ver5 moteissa. Ver3-4 jo uudemmalla kiristäjällä mutta ilman pientä apurullaa sekä nokkien ylihyppysuojia. Kaikki isommat rullat oon aina vetäny siihen 40nm.

[TJani]

35-43 Nm lukee 1gen Legan manuaalissa. GMB kesti hyvin eikä tuntunut ollenkaan siltä että jengat lähtee. Kieltämättä hurjalta se tuntui vääntää.

edit.
Hyviä virheitä kyllä näissä manuskoissa, moneen törmännyt.
93-96 WRX manuskassa sanotaan toisessa kuvassa että 78+-5 Nm ja toisessa 39+-4 Nm
En äkkiseltään mistään manuskasta löytänyt tuota 25 Nm.

Ja tuosta vesipumpusta piti sanoa että yhtämallia ei ilmeisesti saa ollenkaan tarvikkeena. En vain muista mikä letkulähtökompinaatio siinä oli. Kaikki pitäis kirjata johki ylös...

Se pikkurulla tulee vasta ver5 moteissa. Ver3-4 jo uudemmalla kiristäjällä mutta ilman pientä apurullaa sekä nokkien ylihyppysuojia. Kaikki isommat rullat oon aina vetäny siihen 40nm.

Joo, puhuttiin siis eriasiasta...

[ikilika]

Niin mikä motti mulla mahtaa sitte olla, kun löytyy ylihyppysuojat, se pikkurulla ja moottoriöljynlauhdutin? Ja on -07 2.0R.

[Jampsu]

Niin mikä motti mulla mahtaa sitte olla, kun löytyy ylihyppysuojat, se pikkurulla ja moottoriöljynlauhdutin? Ja on -07 2.0R.

Siis se pikkurulla yms. Tulee jo 99 vuotiseen sen jälkeen ne kyl löytyy kaikista doch koneista. Soch koneista es sano mitään.

[mechanix]

2.0R on se pikkurulla ja ylihyppysuojat jos on manuaali mut omassa ei ainakaan oo sitä möljynjäähdytintä.

[e0000333]

Dodi, hihna vaihdettu.

......

Ihan mielenkiinnosta, katsoitko kiristimen vapautuksen ja pienen pyörittelyn jälkeen osuiko sulla merkti miten hyvin kohdaleen?

[matsuda]

Dodi, hihna vaihdettu.

......

Ihan mielenkiinnosta, katsoitko kiristimen vapautuksen ja pienen pyörittelyn jälkeen osuiko sulla merkti miten hyvin kohdaleen?

Oisko jokunen hassu kiekka pyöräytetty konetta ja kyllä ne merkit olivat - jos eivät justiinsa, niin ainakin "tarpeeksi" - kohdallaan. Ei siis ollut pienessä mielessäkään lähteä ottamaan yhtään naksua mihinkään suuntaan enää nokkia tai kampuraa.

[e0000333]

Oisko jokunen hassu kiekka pyöräytetty konetta ja kyllä ne merkit olivat - jos eivät justiinsa, niin ainakin "tarpeeksi" - kohdallaan. Ei siis ollut pienessä mielessäkään lähteä ottamaan yhtään naksua mihinkään suuntaan enää nokkia tai kampuraa.

ok, hyvä. Jääköön tämä tulevalle DIY ruuvaajalle hakutulokseksi niin ei tarvi niin ihmetellä...
Mullakin tosiaan kasattuna ihan nappiin, kiristin laukaistuna "lähes". Mutta kuitenkin niin että jos olis vienyt hampaalla suuntaan tai toiseen niin olis mennyt vähintän saman verran pieleen. ja tietysti "löysällä" kiritäjällä ei olis enää ollut paikallaan.
